| NO | CODE | DESCRIPTION | NOTE | EA | ADDITIONнн | ||

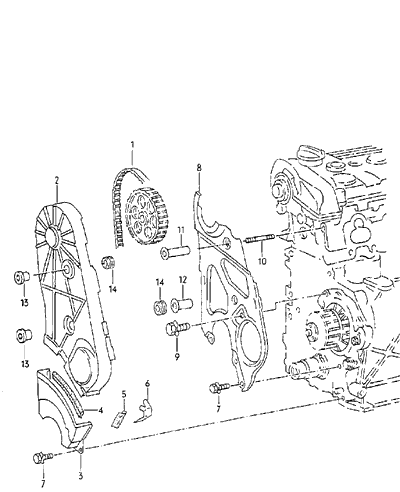

| TOOTHED BELT | KW,RR | ||||||
| TOOTHED BELT COVER | |||||||
| 1 | 054 109 119 A | TOOTHED BELT | 147 Z. | 1 | |||
| 2 | 34 109 123 | TOOTHED BELT COVER | UPPER | 1 | KW | ||
| -2 | 34 109 121 | TOOTHED BELT COVER | UPPER | 1 | RR | ||
| 3 | 69 109 110 | TOOTHED BELT COVER | LOWER | 1 | |||
| 4 | 69 109 140 | GASKET | B4,1X10,2X0,9 | 1 | |||
| 5 | 069 109 139 B | GASKET | 760MM | 2 | KW | ||
| 6 | 69 109 141 | BRACKET FOR TOOTHED BELT COVER | 2 | KW | |||
| 7 | N 010 220 3 | SCREW, HEXAGONAL HEAD | M6X30 | X | |||
| ALSO USE: | N 011 524 23 | X | |||||
| - | N 011 524 23 | WASHER | A6,4X12,5X1,6 | X | |||
| -7 | N 010 215 27 | SCREW, HEXAGONAL HEAD | M6X15 | 2 | RR | ||
| ALSO USE: | N 012 226 5 | 2 | |||||
| - | N 012 226 5 | SPRING WASHER | B6 | X | RR | ||
| 8 | 034 109 143 B | CONNECTING PLATE | 1 | ||||
| - | N 015 401 3 | WASHER | 8,4X21X4 | 2 | KW | ||
| - | N 012 241 11 | SPRING WASHER | B8X15X0,8 | 2 | KW | ||
| 9 | N 010 246 4 | SCREW, HEXAGONAL HEAD | M8X45 | 1 | KW | ||
| -9 | N 010 238 20 | SCREW, HEXAGONAL HEAD | M8X15 | 1 | RR | ||
| -9 | N 010 247 8 | SCREW, HEXAGONAL HEAD | M8X35 | 1 | RR | ||
| ALSO USE: | N 011 670 16 | 1 | |||||
| - | N 011 670 16 | WASHER | 8,4X24X2 | 1 | RR | ||
| -9 | N 014 715 2 | BOLT, WITH HEX. SOCKET | M8X45 | 1 | RR | ||
| HD. | |||||||
| 10 | N 044 398 1 | STUD | M6X48 | 1 | KW | ||
| -10 | N 100 746 01 | STUD | M6X35 | 1 | RR | ||
| 11 | 035 109 135 C | SPACER TUBE | 1 | KW | |||
| -11 | 34 109 135 | SPACER TUBE | A38X52X7 | 1 | RR | ||
| 12 | 034 109 135 A | TUBE | 28 | 1 | |||
| -12 | 34 109 135 | SPACER TUBE | A38X52X7 | 1 | KW | ||
| 13 | 49 109 207 | SHOULDERED NUT WITH SOCKET | M6 | 2 | |||
| 14 | 34 129 669 | GROMMET | 1 | KW | |||
| -14 | 056 129 669 B | GROMMET | 1 | RR | |||
